Pano Test ve Etiketleme Neden Atlanmamalı?

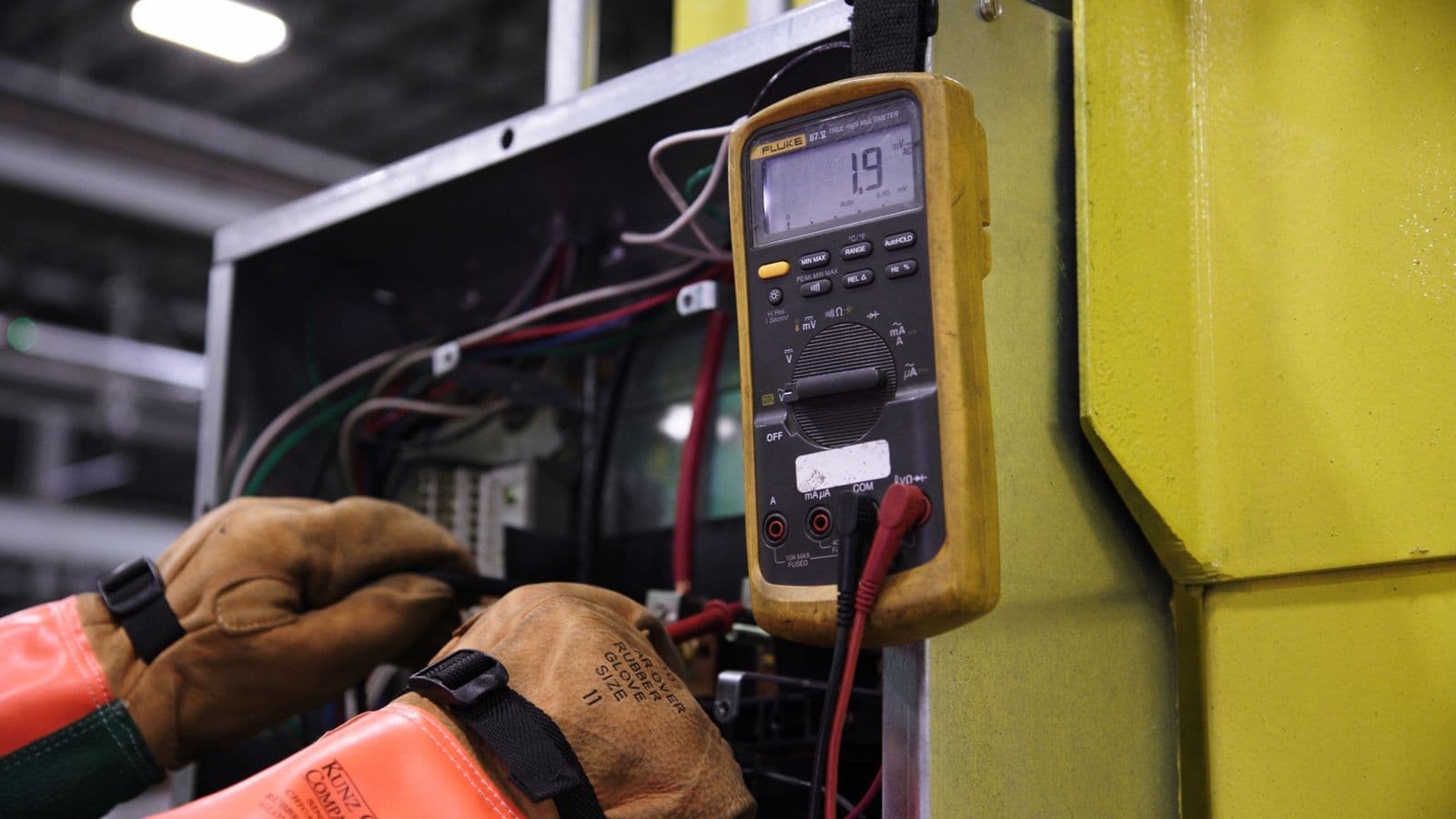

Bir pano teslim alındığında, çoğu işletme sahibi kapağı bir daha açmayı düşünmez — ta ki bir arıza çıkana kadar. O anda sahadaki bakım personelinin elinde ya doğru bir test raporu ve etiketleme vardır, ya da devrelerin hangisinin hangisi olduğunu tahmin etmek zorunda kalırlar. Pano test ve etiketleme, üretim sürecinin "son adımı" gibi görünse de, aslında panonun güvenli işletilebilirliğinin ve olası bir kaza sonrası hukuki savunulabilirliğin temelidir. Bursa'daki OSB'lerde teslim alınan panoların önemli bir kısmında test raporları eksik ya da yüzeysel, etiketleme ise sahada iş büyüdükçe güncellenmemiş durumda karşımıza çıkıyor. Bu yazıda teslimat öncesi yapılması gereken testleri, etiketleme standartlarını ve bu adımların atlanmasının hem güvenlik hem de sorumluluk açısından ne anlama geldiğini ele alıyoruz.

Neden Test ve Etiketleme Ayrı Ayrı Kritik?

Test, panonun elektriksel olarak doğru ve güvenli çalıştığını kanıtlar; etiketleme ise bu güvenliğin zaman içinde sürdürülebilmesini sağlar. Bir pano mükemmel test edilmiş olsa bile, üç yıl sonra bir arıza anında bakım personeli hangi devrenin hangi kesici olduğunu bilmiyorsa, yanlış devreyi izole edebilir ve enerjili bir hat üzerinde çalışmaya başlayabilir — bu, Türkiye'de elektrik kazalarının en sık nedenlerinden biridir. Test, teslim anındaki güvenliği kanıtlar; etiketleme, panonun ömrü boyunca bu güvenliğin korunmasını sağlar. İkisi birlikte, panonun hem "doğru üretildiğinin" hem de "güvenle işletilebileceğinin" kanıtıdır.

Tip Test ve Rutin Test Ayrımı

TS EN 61439-1 kapsamında iki farklı doğrulama seviyesi vardır. Tip doğrulama (design verification), panonun referans tasarımının standarda uygunluğunu bir kez kanıtlar — kabin dayanımı, ısıl performans, kısa devre dayanımı gibi testler ya da hesaplarla yapılır. Rutin doğrulama (routine verification) ise üretim hattından çıkan her bir panoda tek tek yapılması gereken kontrollerdir. Bir panonun tip test raporunun mükemmel olması, o seri üretimdeki her birimin de kusursuz monte edildiği anlamına gelmez — rutin testler, montaj sırasında oluşabilecek bireysel hataları (gevşek bağlantı, ters faz, eksik topraklama) yakalar. Bu ayrımı TS EN 61439-1 standardını detaylandırdığımız yazımızda daha kapsamlı ele alıyoruz.

Yalıtım Direnci Testi

Yalıtım direnci testi, aktif iletkenler ile toprak arasında ve farklı fazlar arasında yeterli elektriksel yalıtımın bulunduğunu doğrular. Test, genellikle 500V veya 1000V DC test gerilimi uygulayan bir megohmmetre ile yapılır ve ölçülen direncin standartlarda belirtilen minimum değerin üzerinde olması beklenir. Düşük yalıtım direnci, nem, kirlenme, mekanik hasar görmüş kablo izolasyonu veya montaj sırasında sıkışan/zedelenen iletkenlerden kaynaklanabilir. Bu test, panonun enerjilendirilmeden önce mutlaka yapılması gereken adımlardan biridir çünkü düşük yalıtım direnciyle enerjilendirilen bir pano, kaçak akım, toprak arızası veya faz-faz kısa devresi riskini doğrudan artırır. Test sonuçları, her devre için ayrı ayrı kaydedilmeli ve teslimat raporuna eklenmelidir.

Fonksiyonel Test

Fonksiyonel test, panonun tasarlandığı gibi çalıştığını doğrudan gözlemleyerek kanıtlar: kesicilerin açma-kapama fonksiyonu, kontaktörlerin doğru sırayla devreye girmesi, koruma rölelerinin ayarlanan değerlerde tetiklenmesi, sinyal lambalarının ve arıza göstergelerinin doğru çalışması. MCC panolarında bu test, her motor çıkışının doğru motora bağlı olduğunun, aşırı yük rölesi ayarının motorun etiket akımıyla uyumlu olduğunun ve acil durdurma (E-stop) devrelerinin gerçekten tüm ilgili çıkışları kapattığının doğrulanmasını içerir. Otomasyon entegrasyonu olan panolarda, PLC'den gelen komutların doğru röle/kontaktörü tetiklediği ve geri bildirim sinyallerinin (feedback) doğru okunduğu da bu aşamada kontrol edilmelidir. Fonksiyonel test atlandığında, panonun kağıt üzerinde doğru göründüğü ama sahada çalışmadığı ilk enerjilendirmede ortaya çıkar — bu da genellikle üretim başlangıcının gecikmesi anlamına gelir.

Süreklilik ve Koruma İletkeni Testi

Koruma (topraklama) iletkeninin panonun her noktasından kabine ve nihayetinde ana topraklama sistemine kesintisiz bağlı olduğunun doğrulanması, kaçak akım koruma sisteminin (RCD) doğru çalışabilmesi için ön koşuldur. Süreklilik testi, düşük dirençli bir ölçüm cihazıyla, koruma iletkeninin her ucu arasındaki direncin standartlarda belirtilen sınırlar içinde olduğunu doğrular. Panonun genel topraklama sistemine bağlantısı ayrıca topraklama ölçümü kapsamında da doğrulanmalıdır — pano içindeki süreklilik yeterli olsa bile, panonun bağlandığı topraklama sistemi yetersizse, koruma tam olarak işlevini yerine getiremez.

Kısa Devre ve Kısa Devre Dayanımının Belgelenmesi

Ana dağıtım ve trafo çıkış panolarında, panonun kısa devre dayanım akımının (Icw) proje aşamasında hesaplanan şebeke arıza gücünü karşıladığını gösteren belge, teslimat dosyasının ayrılmaz bir parçasıdır. Bu belge, panonun fiziksel testinden değil, kısa devre hesabından ve panonun tip test/hesap raporundan gelir; ancak teslimat sırasında bu iki belgenin (şebeke kısa devre gücü ve panonun Icw değeri) birbiriyle tutarlı olduğunun kontrol edilmesi gerekir. Bu kontrol atlandığında, sahada "panonun kısa devre dayanımı şebekenin gerçek arıza gücünün altında" gibi ciddi bir uyumsuzluk fark edilmeden kalabilir.

Etiketleme Standartları: Devre Kimliklendirme

Her kesici, kontaktör ve fider, panonun tek hat şemasındaki kimliğiyle birebir eşleşen bir etikete sahip olmalıdır — sadece "Motor 1" gibi genel bir isim değil, hangi ekipmanı, hangi lokasyonu beslediğini açıkça belirten bir tanım. Etiketler, kalıcı (gravür veya dayanıklı baskı) malzemeden olmalı, zamanla solmamalı veya düşmemelidir — kağıt üzerine yazılıp bantla yapıştırılan etiketler birkaç ay içinde okunmaz hale gelir. İyi bir etiketleme pratiği şunları içerir:

• Her kesici/kontaktörün üzerinde devre numarası ve yüklenen ekipman adı
• Giren ve çıkan kabloların her iki ucunda da aynı kimlik numarası
• Panonun dışında, genel olarak besleme kaynağını (hangi trafo/ana pano) belirten etiket
• Fider bazında anma akımı ve koruma ayar değerlerinin etiket üzerinde veya yakınında belirtilmesi

Uyarı Etiketleri ve Tehlike İşaretleri

Etiketleme yalnızca kimliklendirme değil, güvenlik uyarısı işlevi de görür. Pano üzerinde bulunması gereken tipik uyarı etiketleri: gerilim seviyesi uyarısı, "sadece yetkili personel" uyarısı, birden fazla besleme kaynağı varsa (örneğin jeneratör devreye girme ihtimali) çift besleme uyarısı, ve yüksek kısa devre akımı riski taşıyan panolarda ark flaşı (arc flash) uyarı etiketi. Özellikle çift besleme veya otomatik transfer switch (ATS) içeren panolarda, bir hattın kesilmesinin diğer kaynaktan hâlâ enerjili kalabileceğini belirten uyarı, bakım personelinin yanlışlıkla enerjili bir devrede çalışmasını önlemenin en temel yoludur.

Tek Hat Şeması: Panoya Fiziksel Olarak Eklenmesi

Panonun güncel tek hat şeması (single-line diagram), panonun kapağının iç yüzeyine veya yakınına monte edilmiş bir cepte fiziksel olarak bulunmalıdır — sadece proje dosyasında dijital olarak saklanan bir şema, arıza anında sahada erişilebilir değildir. Tek hat şeması, panodaki her devrenin kaynağını, koruma cihazını ve beslediği yükü gösterir; bu, hem bakım hem de gelecekteki tadilat/genişleme çalışmalarında referans noktasıdır. Panoda sonradan yapılan her değişiklik (yeni fider eklenmesi, kesici değişimi), tek hat şemasına da işlenmelidir — güncellenmeyen bir şema, zamanla gerçek durumu yansıtmayan, hatta yanıltıcı bir belgeye dönüşür.

Doğru Bir Test/Teslimat Raporunun İçermesi Gerekenler

Eksiksiz bir pano teslimat raporu şu bölümleri içermelidir:

1. Panonun genel bilgileri: Üretici, seri numarası, üretim tarihi, uygulanan standart (TS EN 61439-1/2).
2. Tip doğrulama özeti: Panonun hangi referans tasarıma dayandığı, ısıl ve kısa devre dayanım doğrulamasının nasıl yapıldığı.
3. Rutin test sonuçları: Her devre için yalıtım direnci, süreklilik ve fonksiyonel test kayıtları.
4. Koruma koordinasyon özeti: Kesici/sigorta ayarları ve selektivite değerlendirmesi.
5. Etiketleme kontrol listesi: Tüm devrelerin ve uyarı etiketlerinin yerinde olduğunu doğrulayan imzalı kontrol listesi.
6. Tek hat şeması: Panonun teslim edildiği andaki güncel hali.
7. Uygunluk beyanı: İlgili standarda uygunluğu beyan eden, yetkili imzalı belge.

Bu raporun eksiksiz olması, sadece işletme güvenliği için değil, ilerideki bir denetim veya sigorta talebi sırasında panonun doğru üretildiğini kanıtlayan tek somut belge olması açısından da kritiktir.

Sık Yapılan Hatalar

• Yalıtım direnci testini sadece ana giriş için yapıp giden fiderleri atlamak: Bir giden fiderdeki zayıf yalıtım, ana ölçümde fark edilmeyebilir.
• Etiketleri geçici malzemeyle (kağıt, elle yazı) hazırlamak: Birkaç ay içinde okunamaz hale gelir, bakım sırasında yanlış devre izolasyonuna yol açabilir.
• Tek hat şemasını panoya fiziksel olarak eklememek: Dijital dosya, arıza anında sahada anında erişilebilir değildir.
• Tadilat sonrası etiket ve şemayı güncellememek: Zamanla panonun gerçek durumuyla belgeler arasında uyumsuzluk oluşur, bu da en tehlikeli senaryolardan biridir.

Sık Sorulan Sorular

Pano test raporu olmadan pano işletmeye alınabilir mi? Teknik olarak enerjilendirilebilir, ancak bu hem güvenlik riski taşır hem de OSB/denetim süreçlerinde ve sigorta talep durumunda ciddi sorun yaratır. Test raporu olmayan bir pano, standarda uygunluğunu kanıtlayamaz.

Rutin test her pano için mi, yoksa örnekleme yoluyla mı yapılır? TS EN 61439-1 kapsamında rutin doğrulama, üretim hattından çıkan her bir pano için ayrı ayrı yapılması gereken bir zorunluluktur; örnekleme yöntemi rutin testin yerini tutmaz.

Etiketleme için hangi standart referans alınır? Kesin bir tek etiketleme standardı olmasa da, TS EN 61439-1 kapsamındaki genel işaretleme (marking) gereksinimleri ve tesisin kendi iç güvenlik prosedürleri birlikte uygulanır; önemli olan tutarlılık ve okunabilirliktir.

Ark flaşı (arc flash) uyarı etiketi hangi panolarda zorunlu? Kesin bir zorunluluk her ülkede aynı şekilde tanımlanmasa da, yüksek kısa devre akımı taşıyan ana dağıtım ve trafo çıkış panolarında bu etiket, bakım personelinin risk seviyesini önceden bilmesi için şiddetle önerilir.

Mevcut, eski bir panonun test ve etiketlemesi sonradan yapılabilir mi? Evet, ve yapılmalıdır. Eksik belgeli eski panolarda süreklilik, yalıtım direnci testleri ve etiketleme sonradan tamamlanabilir; ancak panonun yapısal olarak standarda uygun olmadığı tespit edilirse, test ve etiketleme yeterli olmayabilir — bu durumda yenileme değerlendirilmelidir.

Test raporu kim tarafından imzalanmalı? Testi yapan yetkili teknik personel ve panonun uygunluğundan sorumlu EMO kayıtlı elektrik mühendisi tarafından imzalanmalıdır.

Fonksiyonel test sırasında bir arıza bulunursa ne olur? Arıza giderilir ve ilgili test yeniden yapılır; düzeltici işlem ve tekrar test sonucu, teslimat raporuna ayrıca not düşülmelidir.

Teslimat raporu kaç yıl saklanmalı? Panonun kullanım ömrü boyunca saklanması önerilir; periyodik denetimlerde ve olası bir kaza soruşturmasında bu rapor ilk istenen belgelerden biridir.

Test ve etiketleme, bir panonun üretim sürecinin "son rötuşu" değil, panonun güvenle işletilebilir hale gelmesinin son ve zorunlu adımıdır. Bu adımı eksik bırakan bir teslimat, kısa vadede zaman kazandırıyor gibi görünse de, ilk arıza anında ya da bir denetimde çok daha büyük bir maliyete dönüşür. AG pano montaj hizmetimiz kapsamında her panoyu eksiksiz test ve etiketleme raporuyla teslim ediyoruz.
