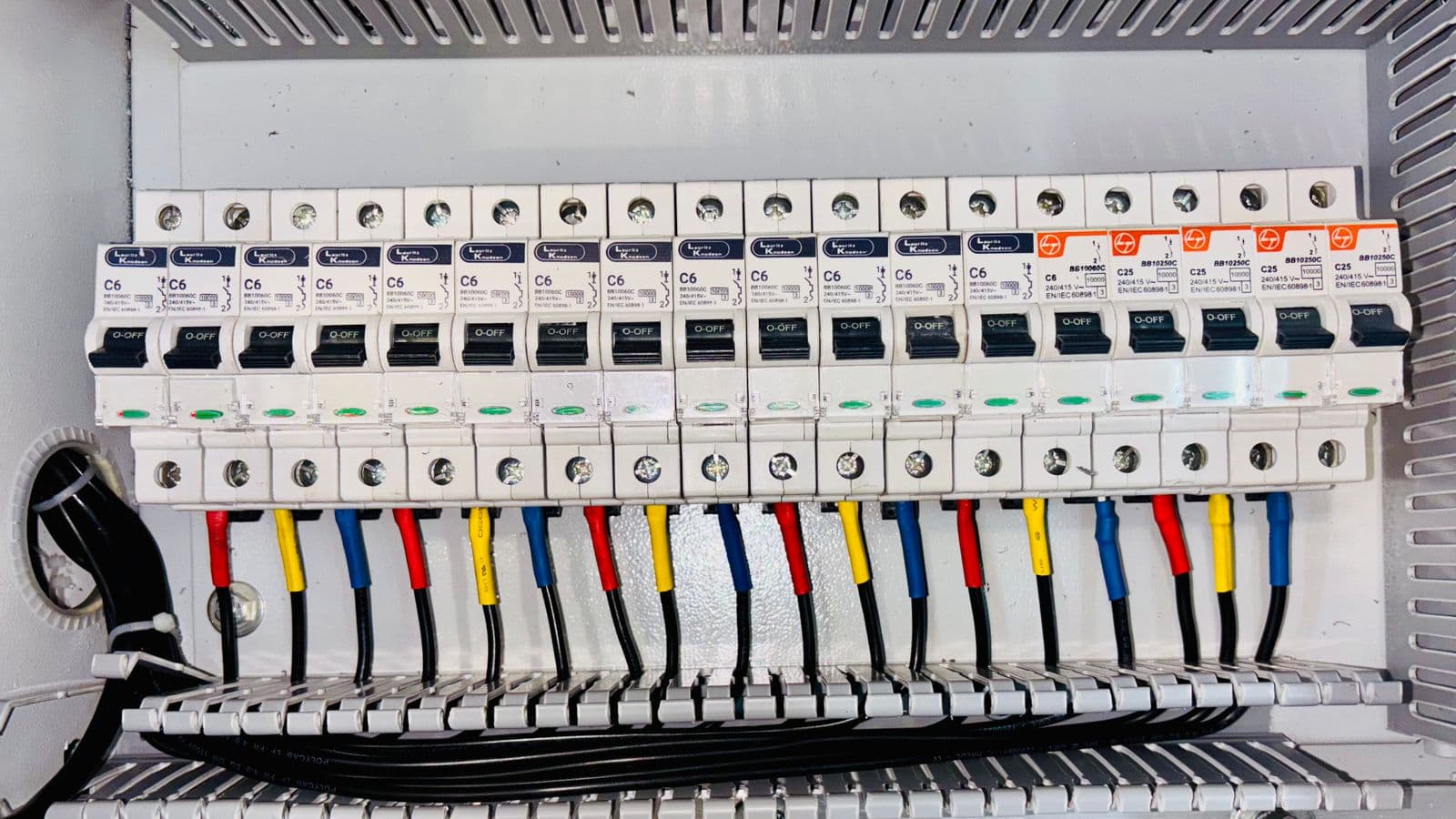

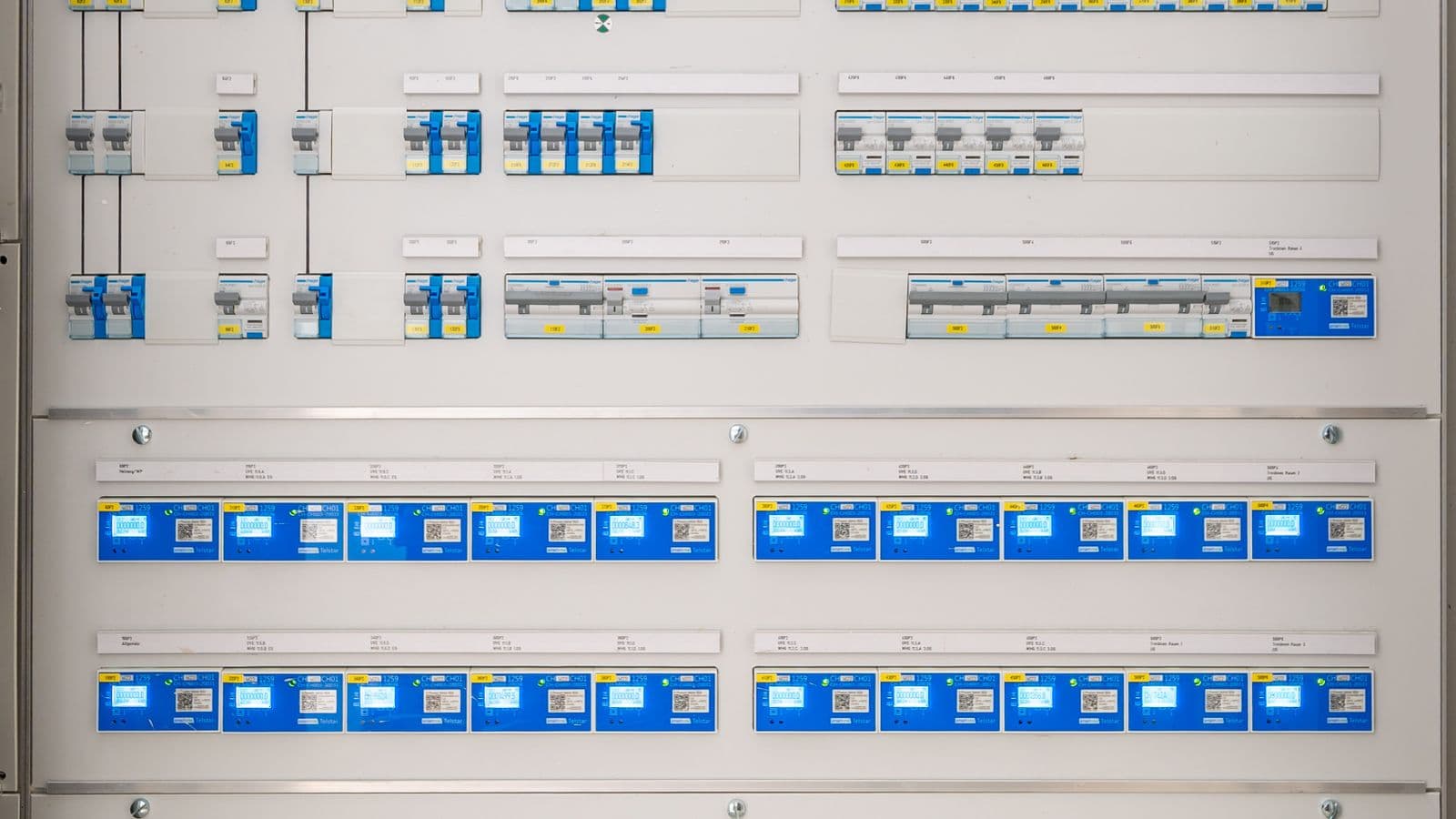

Ana Dağıtım Panosu: Fabrikanız İçin Doğru Kapasite

Bir fabrikanın ana dağıtım panosu, o tesisin elektriksel büyüme tavanını belirler. Bina inşaatı bittikten, makineler yerleştirildikten yıllar sonra bile, "bir hat daha ekleyemiyoruz çünkü panoda yer yok" cümlesini duymak, Bursa'daki OSB'lerde şaşırtıcı derecede sık karşılaşılan bir durumdur. Ana dağıtım panosu kapasitesi doğru hesaplanmadığında, bu sınır üretim genişlemesini doğrudan durdurur — yeni bir hat, yeni bir makine ya da ek bir vardiya için pano değişimi gerekir ki bu, üretimi durdurmadan yapılması neredeyse imkansız bir müdahaledir. Bu yazıda ana dağıtım panosu kapasitesinin nasıl hesaplandığını, baraj boyutlandırmasını, form/segregasyon sınıflarını ve yetersiz kapasiteli bir panonun büyüyen bir tesiste yarattığı gerçek maliyeti ele alıyoruz.

Ana Dağıtım Panosu Nedir, Neden Merkezi Öneme Sahiptir?

Ana dağıtım panosu, trafo merkezinden veya şebeke bağlantı noktasından gelen enerjiyi tesis içindeki alt dağıtım panolarına, MCC'lere ve büyük tüketicilere paylaştıran ilk kademe panodur. Tesisteki tüm elektrik enerjisi bu noktadan geçtiği için, panonun kapasitesi, koruma koordinasyonu ve fiziksel yerleşimi tüm sistemin güvenilirliğini belirler. Ana panoda yapılan bir hesap hatası ya da eksik büyüme payı, alt kademelerdeki tüm panoları da dolaylı olarak sınırlar — çünkü alt panolar ne kadar büyütülürse büyütülsün, ana panonun besleyebileceği toplam güç aşılamaz.

Mevcut Yük Analizi: Başlangıç Noktası

Kapasite hesabının ilk adımı, tesisteki mevcut kurulu gücün (kW) ve bu gücün gerçek işletme koşullarında ne kadarının aynı anda kullanıldığının belirlenmesidir. Kurulu güç, tüm motor, aydınlatma, ısıtma ve proses ekipmanının etiket değerlerinin toplamıdır; ancak bu değer gerçekte çekilen gücü hiçbir zaman yansıtmaz çünkü ekipmanların tamamı aynı anda tam yükte çalışmaz. Bu nedenle mevcut tesislerde, enerji analizörüyle en az bir haftalık — ideal olarak vardiya değişimlerini ve sezonsal farklılıkları da kapsayan bir ay boyunca — gerçek yük profili ölçülür. Yeni tesislerde ise bu veriler proje aşamasında ekipman listesi ve proses akış şemasından tahmin edilir. Enerji izleme ve fatura düşürme yazımızda bu ölçüm sürecinin detaylarını bulabilirsiniz.

Çeşitlilik Faktörü (Diversity Factor) Nasıl Uygulanır?

Tüm ekipmanın etiket gücünü toplayıp panoyu buna göre boyutlandırmak, ciddi bir aşırı boyutlandırmaya (ve gereksiz maliyete) yol açar. Çeşitlilik faktörü, tesisteki tüm yüklerin aynı anda maksimum kapasitede çalışmayacağı gerçeğini hesaba katan bir düzeltme katsayısıdır ve kurulu gücün üzerine uygulanarak gerçekçi bir talep gücü (demand load) elde edilir. Örneğin, birbirinin yedeği olan iki pompa aynı anda tam yükte çalışmaz; bir üretim hattındaki tüm motorlar aynı saniyede kalkış yapmaz. Çeşitlilik faktörü, tesisin proses akışına, vardiya düzenine ve ekipman kullanım örüntüsüne göre proje mühendisi tarafından belirlenir — standart bir tablo değeri her tesise doğrudan uygulanamaz, çünkü bir tekstil fabrikasının çeşitlilik profili ile bir metal işleme atölyesininki büyük fark gösterebilir. Yanlış (fazla iyimser) bir çeşitlilik faktörü, panoyu gerçek yükün altında bırakır ve işletme sırasında aşırı yüklenmeye yol açar; fazla muhafazakâr bir faktör ise gereksiz büyük ve pahalı bir pano ile sonuçlanır.

Büyüme Payı: Bugünü Değil Geleceği Boyutlandırmak

Ana dağıtım panosu, sadece bugünkü yükü değil, tesisin makul öngörülebilir büyüme ufkunu (genellikle 5-10 yıl) da karşılayacak şekilde boyutlandırılmalıdır. Sanayi tesislerinde tipik uygulama, hesaplanan talep gücüne %20-30 arası bir büyüme payı eklemektir; ancak bu oran, tesisin sektörüne, büyüme hızına ve yatırım planlarına göre değişir. Büyüme payı yalnızca ana kesicinin akım kapasitesinde değil, baranın fiziksel montaj alanında, boş fider yuvalarında ve kabin genişleme modülerliğinde de düşünülmelidir — bir panonun kesicisi yeterli olsa bile, fiziksel olarak yeni bir fider eklenecek yer yoksa, büyüme payı kağıt üzerinde kalır. Bu konu, trafo merkezi kurulumu yazımızda ele aldığımız trafo gücü seçimindeki büyüme payı mantığıyla doğrudan paraleldir — panoyu büyümeye göre boyutlandırmadan, trafoyu büyümeye göre boyutlandırmanın bir anlamı kalmaz.

Baraj (Busbar) Boyutlandırması

Ana panonun baraj sistemi, hesaplanan talep gücünü (büyüme payı dahil) taşıyabilecek akım kapasitesine sahip olmalıdır. Baraj kesiti, malzeme (bakır veya alüminyum), akım yoğunluğu sınırları ve sıcaklık artış limitleri dikkate alınarak belirlenir; bakır, daha yüksek akım yoğunluğu taşıyabildiği için sık kullanılır, alüminyum ise daha hafif ve ekonomiktir ancak daha büyük kesit gerektirir. Baraj boyutlandırmasında iki ayrı akım değeri kontrol edilir: sürekli anma akımı (normal işletme yükü) ve kısa devre dayanım akımı (Icw) — ikinci değer, kısa devre hesabı ile belirlenen şebeke arıza gücüne göre hesaplanır. Baraj, sürekli akımı sorunsuz taşısa bile kısa devre kuvvetlerine dayanamıyorsa, bir arıza anında mekanik olarak deforme olabilir veya kısa devre arkı barajlar arasında sürebilir.

Form ve Segregasyon Sınıfı Seçimi

Ana dağıtım panosunun segregasyon (form) sınıfı, TS EN 61439-1 kapsamında panonun içindeki fonksiyonel birimler (gelen hat, giden fiderler, ölçüm bölümü) arasındaki ayrım seviyesini tanımlar. Ana panolarda, tesisin kesinti toleransına bağlı olarak genellikle Form 3 veya Form 4 seviyesi tercih edilir — bu, bir giden fiderde bakım yapılırken diğer fiderlerin ve ana baranın enerjili kalmasına imkân tanır. Sürekli üretim yapan (7/24 çalışan) tesislerde, ana panoda herhangi bir bakım kesintisinin tüm fabrikayı durdurmaması için yüksek form seviyesi neredeyse zorunlu hale gelir. Form seviyesi arttıkça pano maliyeti de artar, bu nedenle seçim, tesisin gerçek kesinti maliyeti ile pano maliyeti arasındaki dengeye göre yapılmalıdır.

Ana Kesici ve Koruma Koordinasyonu

Ana dağıtım panosundaki kesici, hem talep gücünü sürekli taşıyabilmeli hem de alt kademedeki koruma cihazlarıyla seçici (selektif) koordinasyon sağlamalıdır. Selektivite olmadan, alt kademedeki küçük bir arıza (örneğin bir giden fiderdeki kısa devre), ana kesicinin de açmasına neden olabilir — bu da arızayla ilgisi olmayan tüm tesisin elektriğinin kesilmesi anlamına gelir. Ana kesici seçimi ve koruma ayarları, kısa devre hesabı sonuçlarına göre yapılır; zaman-akım koordinasyon eğrileri (selectivity curves) kullanılarak her kademenin kendinden bir alt kademedeki arızayı önce görüp açması sağlanır.

Ölçüm ve İzleme Altyapısı

Modern ana dağıtım panoları, yalnızca enerji dağıtımı değil, tesis genelinde enerji tüketiminin izlenmesi için de bir platform görevi görür. Ana giriş fiderine ve büyük tüketici fiderlerine yerleştirilen çok fonksiyonlu ölçüm cihazları (multimeter), gerçek zamanlı güç, güç faktörü, harmonik distorsiyon ve enerji tüketim verisi toplar. Bu veri, hem reaktif ceza önlenmesi hem de enerji verimliliği projelerinin temelini oluşturur. Panoyu boyutlandırırken ölçüm cihazları için fiziksel yer ve haberleşme altyapısı (RS-485/Modbus veya Ethernet) baştan planlanmalıdır — sonradan eklemek, panonun açılıp kablo çekilmesini gerektirir.

Yetersiz Boyutlandırılmış Bir Panonun Gerçek Maliyeti

Bir fabrika büyüdükçe, yetersiz boyutlandırılmış bir ana dağıtım panosunun sonuçları kademeli olarak ortaya çıkar:

• Yeni hat/makine eklenemez: Panoda boş fider yeri veya baraj kapasitesi kalmadığında, yatırım planı panonun yenilenmesine bağımlı hale gelir.
• Aşırı yüklenme ve ısınma: Talep gücü baranın anma değerine yaklaştıkça, sürekli yüksek sıcaklık izolasyonu yaşlandırır ve arıza riskini artırır.
• Planlanmamış tam kesinti: Panonun büyütülmesi veya değiştirilmesi gerektiğinde, çoğu zaman tüm tesisin belirli bir süre enerjisiz kalması gerekir — bu, üretim kaybı demektir.
• Yüksek değişim maliyeti: Baştan doğru boyutlandırılan bir panoya kıyasla, sonradan panoyu büyütmek veya yenilemek, hem ekipman hem işçilik hem de üretim kaybı açısından kat kat daha maliyetlidir.

Sık Yapılan Hatalar

• Büyüme payını sadece kesici akımında düşünmek: Fiziksel fider yeri ve baraj genişleme alanı unutulduğunda, kağıt üzerindeki büyüme payı sahada kullanılamaz.
• Çeşitlilik faktörünü standart bir tablodan almak: Her tesisin yük profili farklıdır; genel bir katsayı, gerçek işletme koşullarını yansıtmayabilir.
• Ölçüm altyapısını sonradan düşünmek: Multimeter ve haberleşme kablolaması için yer ayrılmadığında, sonradan ekleme pano açılışı ve ek işçilik gerektirir.
• Form seviyesini yalnızca maliyete göre seçmek: Düşük form seviyesi, kesinti toleransı düşük tesislerde bakım sırasında tüm üretimi durdurabilir.

Sık Sorulan Sorular

Ana dağıtım panosu kaç yılda bir gözden geçirilmeli? Tesisin büyüme hızına bağlı olsa da, genel bir uygulama olarak her 3-5 yılda bir mevcut yük profili ile pano kapasitesinin karşılaştırılması ve kalan büyüme payının değerlendirilmesi önerilir.

Çeşitlilik faktörü nasıl belirlenir, sabit bir değer var mı? Hayır, sabit bir değer yoktur. Tesisin proses akışı, vardiya düzeni ve ekipman kullanım örüntüsü incelenerek proje mühendisi tarafından hesaplanır; bir tekstil fabrikası ile bir döküm tesisinin çeşitlilik profili büyük fark gösterebilir.

Büyüme payı olarak %20-30 her tesise mi uygulanır? Bu aralık, sanayi tesislerinde yaygın bir başlangıç noktasıdır, ancak hızlı büyüyen veya yatırım planı belirsiz olan tesislerde bu oran daha yüksek tutulabilir; istikrarlı, sınırlı büyüme beklenen tesislerde daha düşük tutulabilir.

Bakır mı alüminyum baraj mı tercih edilmeli? Bakır daha yüksek akım yoğunluğu taşır ve daha küçük kesitle aynı akımı iletebilir; alüminyum daha hafif ve ekonomiktir ancak daha büyük kesit gerektirir. Seçim, panonun fiziksel boyut kısıtları ve bütçesine göre yapılır.

Ana panoda Form 4 seviyesi her zaman gerekli mi? Hayır. Form 4, yüksek kesinti toleransı gerektiren (7/24 üretim yapan) tesislerde tercih edilir; kesintiye daha toleranslı, tek vardiyalı tesislerde Form 3 genellikle yeterli ve daha ekonomiktir.

Yetersiz kapasiteli bir panoyu büyütmek mi, yenilemek mi daha mantıklıdır? Bu, mevcut panonun yapısal durumuna, yaşına ve kabin/baraj genişleme imkânına bağlıdır. Yapısal olarak genişlemeye uygun ve iyi durumda bir panoda büyütme yeterli olabilir; yaşlı, standarda uygun olmayan panolarda yenileme daha güvenli ve uzun vadede daha ekonomik olabilir — bkz. eski pano yenileme zamanı yazımız.

Ölçüm cihazları panonun neresine yerleştirilmeli? Ana giriş fiderine mutlaka, büyük güç tüketen (ör. büyük motor, kompresör) giden fiderlere de ayrı ayrı yerleştirilmesi, tüketim dağılımının doğru analiz edilmesini sağlar.

Ana dağıtım panosu seçiminde en sık yapılan yatırım hatası nedir? Panoyu sadece bugünkü ihtiyaca göre, en düşük ilk maliyetle almak. Birkaç yıl içinde kapasite yetersiz kaldığında, panonun tamamen yenilenmesi gerekebilir — bu da başlangıçta yapılan tasarrufun kat kat üzerinde bir maliyete dönüşür.

Ana dağıtım panosu, bir fabrikanın elektriksel omurgasıdır ve bu omurganın kapasitesi, tesisin büyüme hızını doğrudan sınırlar ya da destekler. Doğru yük analizi, gerçekçi bir çeşitlilik faktörü ve yeterli büyüme payıyla boyutlandırılan bir pano, yıllar sonra "neden büyüyemiyoruz" sorusunun sorulmasını engeller. AG pano montaj hizmetimiz kapsamında bu hesapları mevcut ve gelecekteki yük profilinizi birlikte değerlendirerek yapıyoruz.
