Eski Panonuzu Yenileme Zamanı: 6 Uyarı İşareti

Bir elektrik panosu, günlük işletmede sessiz ve görünmez bir bileşendir — ta ki bir sorun çıkana kadar. Ancak sorun genellikle bir anda ortaya çıkmaz; pano yıllar boyunca küçük, dikkat çekmeyen uyarılar verir ve bu uyarılar fark edilmediğinde işletme, beklenmedik bir arızayla, üretim kaybıyla ya da daha kötüsü bir kazayla karşılaşır. Bursa'nın OSB'lerinde 15-20 yaşını geçmiş, ilk kurulduğu makine parkına göre tasarlanmış panolarla hâlâ üretim yapan çok sayıda fabrika var. Bu yazıda, eski bir panonun yenilenmesi gerektiğini gösteren altı somut uyarı işaretini, her birinin neden önemli olduğunu ve karşılaşıldığında ne yapılması gerektiğini ele alıyoruz.

1. Renk Değişimi ve Isı İzleri

Pano kapağını açtığınızda baraj bağlantı noktalarında, kesici klemenslerinde veya kablo terminallerinde sarımsı-kahverengi renk değişimi, mavimsi leke ya da yanık kokusu görüyorsanız, bu ısınmanın somut kanıtıdır. Elektrik bağlantı noktalarındaki renk değişimi, genellikle gevşemiş bir bağlantı, aşırı yüklenmiş bir devre ya da oksitlenmiş bir kontak yüzeyinden kaynaklanır — ve bu ısınma, fark edilmeden bırakıldığında zamanla izolasyon malzemesini yaşlandırır, kontak direncini daha da artırır ve kendini besleyen bir döngüye (ısınma → direnç artışı → daha fazla ısınma) girer. Bu döngünün son noktası genellikle bir termal kaçak ya da yangındır. Ne yapılmalı: Renk değişimi görülen her nokta, termal kamera ile taranmalı, sıkma torku kontrol edilmeli ve gerekirse ilgili bağlantı/bileşen değiştirilmelidir. Tüm panoda yaygın renk değişimi varsa, bu genellikle panonun genel olarak yaşının ve aşırı yüklenme geçmişinin bir göstergesidir — yerel onarım yerine yenileme değerlendirilmelidir.

2. Yedek Parça Bulunamaması veya Üretimden Kalkmış Cihazlar

Eski bir panodaki kesici, kontaktör veya röle arızalandığında, üreticiden yedek parça temin edilemiyorsa ya da cihaz modeli yıllar önce üretimden kalkmışsa, bu ciddi bir işletme riskidir. Bu durumda işletmeler genellikle iki kötü seçenekle karşı karşıya kalır: uyumsuz bir muadil parçayı zorla monte etmek (ki bu koordinasyon ve boyut uyumsuzluğuna yol açabilir) ya da arızalı devreyi uzun süre devre dışı bırakmak. Özellikle 15 yaşını geçmiş panolarda, özel sipariş kesiciler ve eski nesil elektronik röleler için bu sorun sıkça yaşanır — üreticiler belirli bir süre sonra eski ürün ailelerinin desteğini keser. Ne yapılmalı: Panodaki kritik bileşenlerin yedek parça durumunu proaktif olarak üreticiden teyit edin. Birden fazla bileşen için yedek parça bulunamıyorsa, panonun tamamının ya da ilgili bölümünün yenilenmesi, tek tek "bulunabilen en yakın" parçayla idare etmekten daha güvenli ve uzun vadede daha ekonomiktir.

3. Tekrarlayan İstenmeyen Açmalar (Nuisance Tripping)

Bir kesici veya kaçak akım rölesi, açıkça tanımlanabilir bir arıza olmadığı halde sık sık açıyorsa, bu genellikle koruma cihazının yaşlanmasının, ayarlarının kaymasının ya da panonun gerçek yük profiline artık uygun olmamasının işaretidir. İstenmeyen açmalar, üretim hattını beklenmedik şekilde durdurur ve zamanla bakım personelinin gerçek arızaları da "yine nuisance trip" diye görmezden gelmesine (alarm yorgunluğu) yol açabilir — bu da gerçek bir arızanın gözden kaçmasına neden olabilir. Elektromekanik koruma rölelerinin yaşlanması, ayar noktalarının kaymasına neden olabilir; termik röleler de zamanla hassasiyetini kaybedebilir. Ne yapılmalı: Tekrarlayan açma olan devrede önce yük analizi yapılmalı (gerçekten aşırı yük mü var), sonra koruma cihazının kalibrasyonu kontrol edilmelidir. Eğer cihaz yaşlanmadan kaynaklı hatalı çalışıyorsa, tek cihaz değişimi yeterli olabilir; ancak panodaki birden fazla koruma cihazında benzer sorun varsa, bu panonun genel yaşlanmasının işaretidir.

4. Güncel Standartlara Uygunsuzluk

Panonun kurulduğu tarihte geçerli olan mevzuat ve standartlar zamanla güncellenir; eski bir pano, kurulduğu dönemde tamamen uygun olsa bile bugünün TS EN 61439-1 gereksinimlerini karşılamayabilir. Tipik uygunsuzluklar arasında yetersiz IP koruma derecesi, eksik segregasyon (bölmeleme), günümüz kısa devre güçlerini karşılamayan baraj kesitleri ve güncel selektivite gereksinimlerini karşılamayan koruma koordinasyonu bulunur. Bu uygunsuzluk, özellikle bir OSB denetimi, sigorta poliçesi yenileme değerlendirmesi ya da bir iş kazası soruşturması sırasında ortaya çıkar ve işletmeyi hem idari hem hukuki risk altında bırakır. Ne yapılmalı: Panonun mevcut durumu, güncel TS EN 61439-1 gereksinimleriyle karşılaştırılarak bir uygunluk değerlendirmesi yaptırılmalıdır. Küçük eksiklikler (etiketleme, tek hat şeması) genellikle düzeltilebilir; ancak yapısal eksiklikler (yetersiz Icw, uygun olmayan IP derecesi) çoğu zaman yalnızca panonun yenilenmesiyle çözülür.

5. Artan Yüke Yetersiz Kapasite

Fabrika büyüdükçe, yeni makineler eklendikçe ya da ek vardiyalar başladıkça, panonun ilk kurulduğu dönemdeki kapasitesi zamanla yetersiz kalabilir. Bu durum kendini birkaç şekilde gösterir: panoda boş fider yeri kalmaması, ana kesicinin sürekli anma akımına yakın çalışması, ya da baranın sürekli yüksek sıcaklıkta seyretmesi. Yetersiz kapasiteyle çalışan bir pano, kısa vadede sorunsuz görünse de, uzun vadede aşırı ısınma, izolasyon yaşlanması ve arıza riskinde artışla sonuçlanır. Bu konuyu ana dağıtım panosu kapasite seçimi yazımızda daha detaylı ele alıyoruz. Ne yapılmalı: Mevcut ve planlanan yük profili yeniden hesaplanmalı, panonun gerçek kapasite marjı belirlenmelidir. Marj yeterliyse fiziksel genişleme (yeni fider ekleme) yeterli olabilir; marj tükenmişse panonun yenilenmesi, üretim büyümesinin önündeki en büyük engeli kaldırır.

6. Korozyon ve Kabin Bütünlüğünün Bozulması

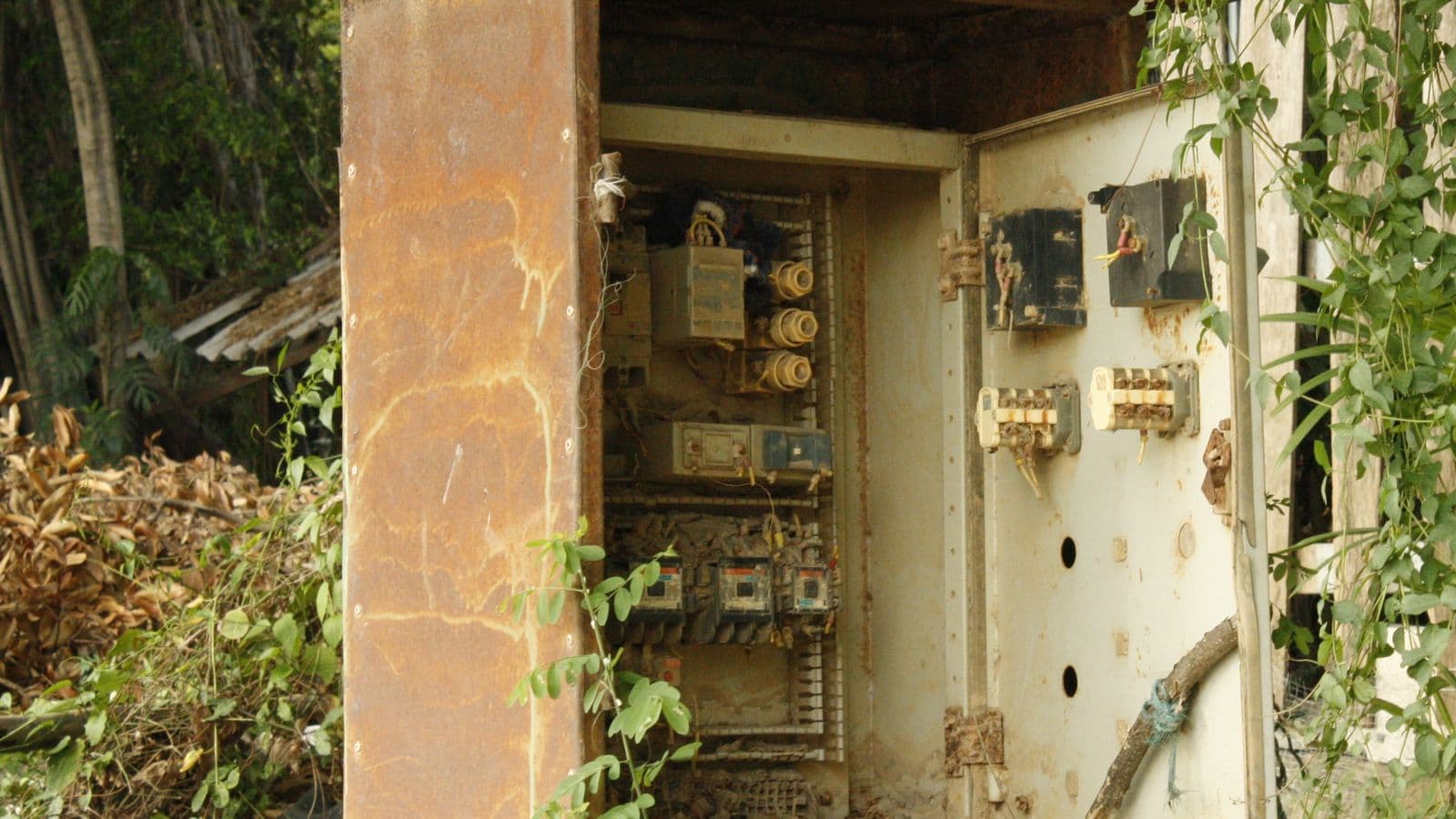

Pano kabini, özellikle nemli, tozlu veya kimyasal buhara maruz kalan ortamlarda zamanla korozyona uğrayabilir. Kabin üzerinde pas, boya dökülmesi, conta sertleşmesi/çatlaması veya kapı menteşelerinde gevşeme görülüyorsa, bu sadece görsel bir sorun değildir — kabinin IP koruma derecesini fiilen düşürür ve nem/tozun içeri sızmasına yol açar. İçeri sızan nem, yalıtım direncini düşürür ve metal yüzeylerde iç korozyona neden olarak sorunu içeriden de büyütür. Gıda üretimi, kimyasal işleme veya dış mekân kurulumlarında bu risk özellikle yüksektir. Ne yapılmalı: Kabin dışı ve içi düzenli olarak görsel muayeneden geçirilmeli, conta ve kapı contası bütünlüğü kontrol edilmelidir. Yüzeysel korozyon temizlenip yeniden kaplanabilir, ancak yapısal korozyon (kabin duvarlarında incelme, delinme) tespit edilirse, kabin bütünlüğü artık güvenli kabul edilemez ve yenileme kaçınılmaz hale gelir.

Yenileme mi, Kısmi İyileştirme mi?

Bu altı işaretten biri veya birkaçı görüldüğünde, ilk soru "panonun tamamı mı yenilenmeli, yoksa kısmi iyileştirme yeterli mi" olmalıdır. Karar, panonun yapısal durumuna (kabin, baraj), yaşına ve tespit edilen sorunların kapsamına bağlıdır. Tek bir bileşenin arızalanması ve panonun genelinin sağlam olması durumunda hedefe yönelik değişim yeterli olabilir. Ancak birden fazla uyarı işareti aynı anda görülüyorsa — örneğin hem yaygın renk değişimi hem yedek parça sorunu hem de kapasite yetersizliği — bu, panonun bütünsel olarak ömrünün sonuna yaklaştığının göstergesidir ve parça parça onarım, artan bakım maliyetiyle birlikte riski de sürekli hale getirir.

Bu değerlendirmeyi yaparken bir kontrol listesi işe yarar: kabin ve baraj yapısal olarak sağlam mı, mevcut Icw değeri güncel şebeke kısa devre gücünü karşılıyor mu, segregasyon sınıfı işletmenin bakım ihtiyacına uyuyor mu, ve kritik bileşenler için yedek parça teminine güvenle devam edilebilir mi. Bu dört sorudan ikisi veya daha fazlasına "hayır" cevabı veriliyorsa, kısmi onarımın getirisi sınırlı kalır — çünkü onarılan bölüm dışındaki yapısal sorunlar arızayı farklı bir noktadan yeniden üretir. Böyle durumlarda yenileme, uzun vadede hem daha güvenli hem de toplam sahip olma maliyeti (bakım + kesinti + onarım) açısından daha ekonomiktir.

Sık Yapılan Hatalar

• Renk değişimini "estetik sorun" olarak görmek: Isı izleri, altında ilerleyen bir bağlantı sorununun görünür kanıtıdır; görmezden gelinmemelidir.
• Uyumsuz muadil parçayla geçici çözüm üretmek: Farklı koordinasyon karakteristiğine sahip bir parça, koruma koordinasyonunu bozabilir ve yeni bir risk yaratabilir.
• İstenmeyen açmaları "hassas cihaz" diye normalleştirmek: Bu genellikle koruma cihazının yaşlandığının ya da yük profilinin değiştiğinin işaretidir, göz ardı edilmemelidir.
• Kabin korozyonunu yalnızca kozmetik bakımla (boyama) çözmeye çalışmak: Yüzeysel onarım, altındaki yapısal zayıflığı gizleyebilir ama ortadan kaldırmaz.

Sık Sorulan Sorular

Bir panonun ortalama ömrü ne kadardır? Doğru bakım ve uygun ortam koşullarında bir AG pano 20-25 yıl sorunsuz çalışabilir; ancak yoğun kullanım, kötü ortam koşulları veya bakım eksikliği bu süreyi önemli ölçüde kısaltabilir.

Panoyu yenilemek yerine sadece bileşenleri değiştirmek yeterli olur mu? Kabin ve baraj yapısı sağlam, sorun tek bir bileşenle sınırlıysa evet, yeterli olabilir. Ancak birden fazla uyarı işareti varsa ya da kabin/baraj yapısal olarak yetersizse, parça değişimi kalıcı bir çözüm değildir.

Yenileme sırasında üretim durdurulmak zorunda mı? Genellikle kısa bir kesinti gerekir, ancak paralel hat kurulumu, geçici besleme çözümleri veya planlı bakım pencerelerinde çalışma ile bu süre minimize edilebilir. Detaylı planlama, kesinti süresini önemli ölçüde kısaltır.

Eski bir panoyu TS EN 61439-1'e uygun hale getirmek mümkün mü? Kısmen. Etiketleme, koruma koordinasyonu ve test raporları gibi eksiklikler giderilebilir; ancak kabin, baraj kesiti veya mesafe (clearance/creepage) gibi yapısal unsurlar değiştirilemeyen bir panoda tam uygunluk sağlanamayabilir — bu durumda yenileme gerekir. Detaylar için TS EN 61439-1 yazımıza bakabilirsiniz.

Termal kamera taraması ne sıklıkla yapılmalı? Kritik proseslerdeki panolar için yılda en az bir kez, yüksek yük veya yoğun kullanım altındaki panolarda daha sık (6 ayda bir) önerilir.

Panoyu yenilemenin maliyeti, uzun vadede tasarruf sağlar mı? Evet. Tekrarlayan arıza müdahalesi, plansız kesinti ve üretim kaybı, yıllar içinde birikince genellikle yenileme maliyetini aşar; ayrıca yeni panoda enerji verimliliği ve kapasite marjı da ek fayda sağlar.

Yenileme sırasında pano büyüklüğü nasıl belirlenmeli? Mevcut yük değil, gelecekteki büyüme payı da dahil edilerek belirlenmelidir — sadece bugünkü ihtiyaca göre yenilenen bir pano, birkaç yıl içinde aynı sorunla tekrar karşılaşır.

Yenileme kararını kim vermeli? Nihai karar işletme sahibine ait olsa da, kararın EMO kayıtlı bir elektrik mühendisi tarafından yapılan teknik değerlendirmeye dayanması, hem güvenlik hem de yatırım açısından doğru sonuca ulaşılmasını sağlar.

Bu altı uyarı işaretinden herhangi birini fark ettiyseniz, panonun durumu profesyonel bir değerlendirmeden geçirilmelidir. Erken müdahale, hem güvenlik riskini hem de gelecekteki daha büyük bir yatırım zorunluluğunu önler. AG pano montaj hizmetimiz kapsamında mevcut panonuzun durumunu değerlendirip, yenileme veya iyileştirme için doğru yol haritasını birlikte belirliyoruz.
