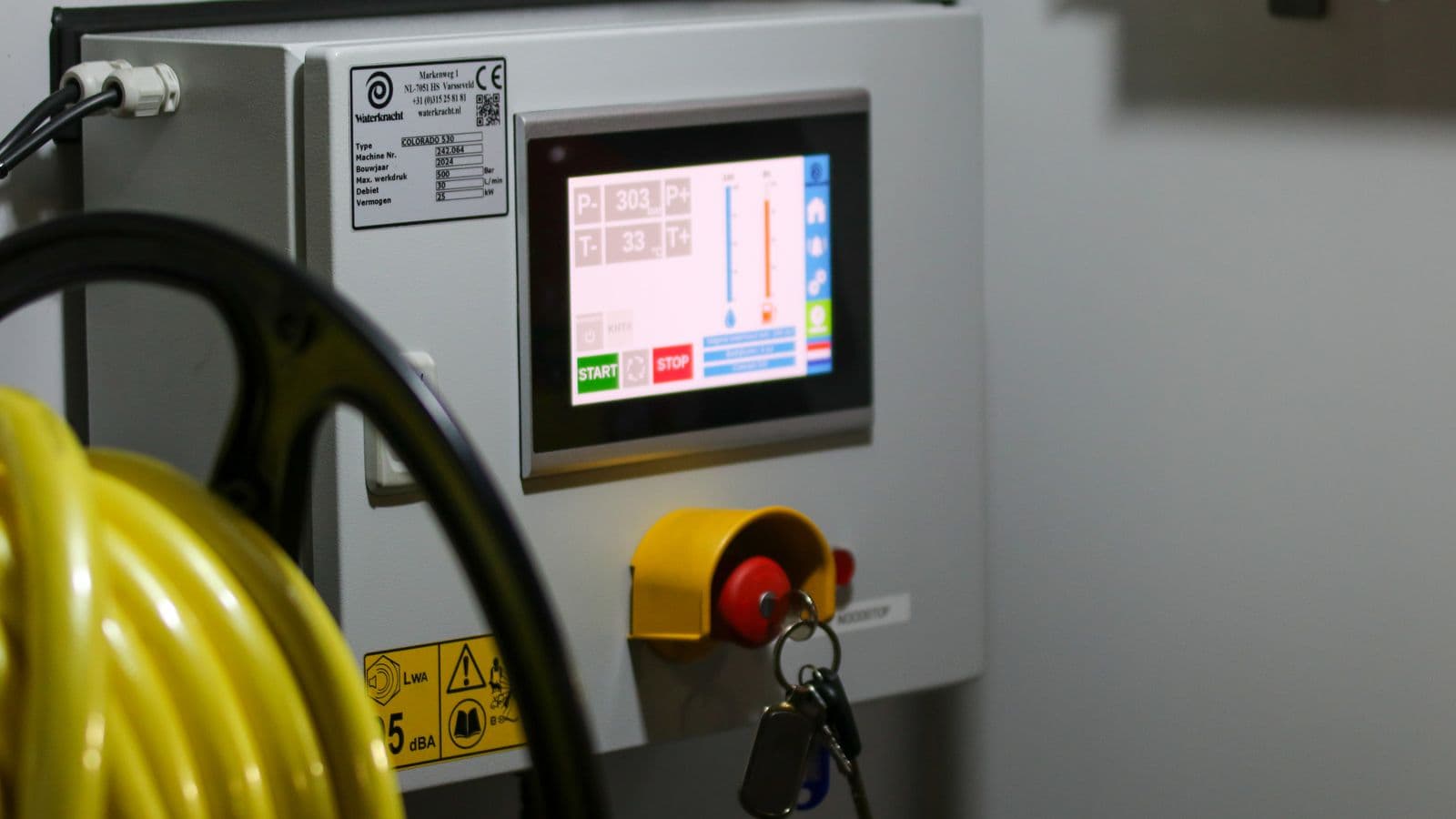

HMI Panelleriyle Operatör Verimliliği

Bir operatörün bir arızayı fark edip doğru müdahaleyi yapması için ekranda üç dokunuş, on saniye mi gerekiyor, yoksa yedi menüde kaybolup iki dakika mı harcıyor — bu fark, bir vardiyada toplam duruş süresini doğrudan belirler. HMI (Human-Machine Interface, İnsan-Makine Arayüzü) panelleri, operatörün makineyle kurduğu bu etkileşimin kalitesini belirleyen, çoğu zaman ihmal edilen ama en yüksek getirili otomasyon yatırımlarından biridir. Kötü tasarlanmış bir HMI, teknik olarak doğru çalışan bir otomasyon sistemini bile operatör hatasıyla değersizleştirebilir. Bu yazı, HMI'ın operatöre ne kattığını, iyi tasarımın hangi prensiplere dayandığını, operatör hatasını nasıl azalttığını ve PLC/SCADA ile nasıl entegre olduğunu ele alıyor.

HMI Nedir, Operatöre Ne Katar?

HMI, operatörün bir makine veya hattın durumunu görsel olarak izlediği ve kontrol komutlarını girdiği dokunmatik veya buton tabanlı ekrandır. PLC arka planda mantığı yürütür, HMI ise bu mantığın insan tarafından anlaşılır ve yönetilebilir hale getirilmiş yüzüdür.

HMI'ın operatöre kattığı temel değerler:

• Anlık durum görünürlüğü: Makinenin hangi aşamada olduğu, hangi parametrelerin normal aralıkta olduğu tek bakışta görülür.
• Hızlı müdahale: Bir alarm oluştuğunda, hangi ekipmanın sorumlu olduğu ve önerilen aksiyon doğrudan ekranda gösterilir.
• Kumanda basitliği: Fiziksel buton ve şalter yerine, dokunmatik ekran üzerinden reçete seçimi, parametre girişi, start/stop komutu verilebilir.
• Eğitim süresinin kısalması: Yeni bir operatör, iyi tasarlanmış bir HMI ile makinenin çalışma mantığını fiziksel panoyu ezberlemeden, ekrandaki görsel akışı takip ederek öğrenebilir.

HMI ile SCADA Arasındaki Fark

Bu iki kavram sık karıştırılır ama farklı ölçeklerde çalışır. HMI, genellikle tek bir makine veya hat için, sahada, o ekipmanın yanında bulunan yerel bir ekrandır. SCADA ise tesis genelindeki, hatta çok lokasyonlu birden fazla tesisteki verileri merkezi olarak toplayan, tarihsel kayıt tutan ve uzaktan erişim sağlayan üst düzey sistemdir.

Pratikte ikisi birlikte çalışır: operatör sahada HMI üzerinden makineyi yönetir, tesis yöneticisi ise SCADA üzerinden tüm hatların genel durumunu izler. Bir HMI ekranındaki veri, aynı zamanda SCADA'ya aktarılarak merkezi izlemenin bir parçası haline gelir — bu mimariyi SCADA kurulumu rehberimizde detaylı anlatıyoruz.

İyi HMI Tasarımının Temel İlkeleri

Bir HMI ekranının teknik olarak doğru veriyi göstermesi yetmez — o veriyi operatörün hızlı ve doğru yorumlayabileceği şekilde sunması gerekir. Endüstride kabul görmüş tasarım ilkeleri şunlardır:

1. Netlik (clarity): Ekranda gereksiz görsel gürültü (aşırı renk, aşırı animasyon, aşırı bilgi) olmamalı. Sadece o an karar vermek için gereken bilgi öne çıkarılmalı.
2. Tutarlı renk kodlama: Kırmızı sadece alarm/arıza için, sarı sadece uyarı için, yeşil sadece normal çalışma için kullanılmalı — tutarsız renk kullanımı operatörün hızlı karar vermesini zorlaştırır.
3. Alarm önceliklendirme: Kritik alarmlar ekranın en görünür yerinde, büyük ve net şekilde gösterilmeli; rutin bilgi mesajları ayrı ve daha küçük bir alanda tutulmalı.
4. Az tıkla, hızlı ulaş: Kritik bilgiye (durum, alarm, acil durdur) ulaşmak için gereken tıklama/dokunuş sayısı minimumda tutulmalı — ideal olarak ana ekrandan 1-2 dokunuşu geçmemeli.
5. Mantıksal hiyerarşi: Ekranlar, sürecin fiziksel akışını yansıtacak şekilde düzenlenmeli (örneğin bir dolum hattında, ekran sırası da dolum → kapatma → etiketleme akışını izlemeli) — operatörün zihinsel modeliyle ekran yapısı örtüşmeli.
6. Okunabilir tipografi ve simgeler: Sahadaki ışık koşulları, eldivenli kullanım ve mesafe göz önüne alınarak yeterince büyük font ve simgeler seçilmeli.
7. Geri bildirim netliği: Operatör bir komut verdiğinde (start, stop, reçete değişimi), sistemin bu komutu aldığını ve işlediğini görsel olarak anında teyit etmesi gerekir — aksi halde operatör komutu tekrar tekrar verir, bu da hataya yol açar.

Alarm Ekranı Tasarımı: En Kritik Bileşen

HMI tasarımının en çok hata yapılan alanı alarm ekranıdır. Endüstri genelinde kabul gören ISA-101 tasarım prensiplerine göre, bir alarm ekranı şu özellikleri taşımalıdır:

• Sınıflandırma: Alarmlar kritiklik seviyesine göre (acil, yüksek, düşük, bilgi) görsel olarak ayırt edilmeli.
• Filtreleme ve sıralama: Operatör, aktif alarmları önem sırasına göre görebilmeli; onlarca düşük öncelikli alarmın arasında kritik olanı aramak zorunda kalmamalı.
• Kök neden bağlantısı: Mümkün olduğunca, alarm sadece "hata var" demek yerine, hangi sensörün, hangi eşiğin aşıldığını doğrudan göstermeli.
• Onaylama (acknowledge) mantığı: Operatörün alarmı gördüğünü teyit etmesi ile alarmın gerçekten çözülmesi ayrı adımlar olarak tasarlanmalı; bu, bir sorunun "görüldü ama çözülmedi" durumda unutulmasını engeller.

Kötü kurgulanmış bir alarm ekranı, SCADA rehberimizde bahsettiğimiz "alarm yorgunluğu" sorununu HMI seviyesinde de yaratır — operatör sürekli uyarı gördüğünde, gerçek bir arızayı fark etmesi gecikir.

HMI Operatör Hatasını Nasıl Azaltır?

Endüstriyel kazaların ve üretim kesintilerinin önemli bir kısmı, kötü arayüz tasarımından kaynaklanan operatör hatasına dayanır. İyi tasarlanmış bir HMI şu mekanizmalarla hatayı azaltır:

• Yanlış komut engelleme: Kritik bir komut (örneğin bir tankı boşaltma) verilmeden önce onay ekranı istenir; yanlışlıkla dokunmayla tetiklenen komutlar engellenir.
• Parametre sınırlaması: Operatörün girebileceği değerler (sıcaklık, hız, basınç) makine güvenlik aralığıyla sınırlandırılır; aralık dışı bir değer girişi kabul edilmez.
• Görsel prosedür rehberliği: Karmaşık bir başlatma veya kalıp değişim prosedüründe, ekran operatöre adım adım rehberlik ederek bir adımın atlanmasını engeller.
• Durum tutarlılığı: Ekranda gösterilen durum ile makinenin gerçek durumu arasında gecikme veya tutarsızlık olmaması sağlanır — bu, operatörün yanlış bir varsayımla hareket etmesini önler.

Bu mekanizmaların hepsi, operatörün deneyimine veya dikkatine güvenmek yerine, arayüz tasarımıyla hatayı yapısal olarak engellemeyi hedefler — bu yaklaşım "hata önleyici tasarım" (error-proofing / poka-yoke) prensibiyle örtüşür.

HMI'ın PLC ve SCADA ile Entegrasyonu

HMI, teknik olarak PLC'nin ürettiği veriyi görselleştiren bir istemcidir. Entegrasyon şu şekilde işler:

1. PLC'den veri okuma: HMI, PLC'nin bellek adreslerini (register) doğrudan veya bir haberleşme protokolü (Modbus, Profinet) üzerinden okur.
2. Görsel eşleme: Okunan her veri noktası, ekranda bir gösterge, grafik, renk değişimi veya alarm olarak eşlenir — bu eşleme tasarım aşamasında yapılandırılır.
3. Komut yazma: Operatörün ekrandan verdiği komutlar, HMI tarafından PLC'nin ilgili bellek adresine yazılır; PLC bu komutu bir sonraki tarama döngüsünde işler.
4. SCADA'ya aktarım: Aynı veri noktaları, isteğe bağlı olarak SCADA sunucusuna da aktarılarak hem yerel (HMI) hem merkezi (SCADA) görünürlük sağlanır.

Bu üç katmanlı mimari (PLC-HMI-SCADA), her katmanın kendi görevine odaklanmasını sağlar: PLC kontrolü yürütür, HMI sahada anlık etkileşimi sağlar, SCADA tesis genelinde merkezi görünürlük ve tarihsel analiz sunar.

HMI Donanım Seçimi

HMI donanımı seçilirken dikkat edilmesi gereken kriterler:

• Ekran boyutu ve çözünürlük: Gösterilecek bilgi yoğunluğuna göre seçilmeli; aşırı küçük ekranda çok bilgi sıkıştırmak netliği bozar.
• Endüstriyel dayanıklılık: IP65 veya üzeri koruma sınıfı, toz ve nem koşullarına dayanıklılık, endüstriyel ortam için şarttır.
• Dokunmatik teknoloji: Eldivenli kullanım söz konusuysa kapasitif değil rezistif dokunmatik teknoloji tercih edilmelidir.
• Haberleşme uyumluluğu: Mevcut veya planlanan PLC ile aynı protokolü destekleyen bir model seçilmelidir.
• Uzaktan erişim desteği: Modern HMI'lar, ekranın uzaktan görüntülenmesini (VNC benzeri) destekleyebilir — bu, arıza teşhisinde saha ziyareti gerektirmeden ilk değerlendirme imkanı sunar.

HMI Projesinin Aşamaları

1. Kullanıcı ihtiyaç analizi: Operatörlerle birlikte, hangi bilgilerin en sık kontrol edildiği, hangi komutların en sık verildiği belirlenir.
2. Ekran hiyerarşisi tasarımı: Ana ekran, alt ekranlar ve alarm ekranı arasındaki gezinme mantığı planlanır.
3. Görsel tasarım: Renk kodlama, tipografi, simge seti tutarlı bir standarda göre oluşturulur.
4. PLC entegrasyonu: Ekran elemanları, PLC bellek adresleriyle eşleştirilir.
5. Saha testi: Gerçek operatörlerle, gerçek çalışma koşullarında ekranın kullanılabilirliği test edilir — bu aşama sıklıkla atlanır ama en değerli geri bildirimi sağlar.
6. Eğitim ve devreye alma: Operatör ekibine yeni ekranın kullanımı, alarm müdahale prosedürü anlatılır.

Sık Yapılan Hatalar

• Ekranı mühendis mantığıyla tasarlamak: Sistemin tüm teknik detayını tek ekranda göstermeye çalışmak, operatörün gerçekten ihtiyaç duyduğu bilgiyi gürültünün içinde kaybettirir.
• Renk kodlamasını tutarsız kullanmak: Aynı rengi farklı ekranlarda farklı anlamlarda kullanmak, operatörün refleksif tepkisini yanlış yönlendirir.
• Alarm ekranını sona bırakmak: Alarm mantığı tasarımın en son, aceleyle eklenen parçası olduğunda, operatör en kritik anda en zayıf tasarlanmış ekranla karşılaşır.
• Saha testini atlamak: Sadece ofiste, tasarımcı gözünden test edilen bir HMI, sahadaki gerçek kullanım koşullarında (eldiven, ışık, mesafe, stres altında hızlı karar) beklenmedik zorluklar çıkarabilir.
• Operatör eğitimini ihmal etmek: En iyi tasarlanmış HMI bile, operatör onu nasıl kullanacağını bilmiyorsa değerini üretmez.
• Donanımı ortam koşullarına göre seçmemek: Toz veya nem oranı yüksek bir sahada standart, endüstriyel olmayan bir dokunmatik ekran seçmek, kısa sürede arızaya yol açar.

Sık Sorulan Sorular

HMI kurulumu için mevcut PLC'yi değiştirmek gerekir mi? Hayır, genellikle gerekmez. HMI, mevcut PLC'nin desteklediği haberleşme protokolü üzerinden bağlanır; PLC'nin lojiğine dokunmadan görselleştirme katmanı eklenir.

Bir HMI ekranı kaç makineyi kontrol edebilir? Teknik olarak birden fazla makineyi tek ekrandan yönetmek mümkündür, ancak operatör verimliliği açısından her makinenin kendi net, odaklı ekranına sahip olması genellikle daha iyi sonuç verir.

HMI ile dokunmatik tablet veya akıllı telefon arasındaki fark nedir? Endüstriyel HMI'lar, tüketici cihazlarından farklı olarak toz, nem, titreşim ve elektriksel gürültüye dayanıklı olacak şekilde tasarlanır; ayrıca gerçek zamanlı PLC haberleşmesi için optimize edilmiştir.

Küçük bir işletme için HMI yatırımı gerekli mi? Tek, basit bir makinede birkaç buton yeterli olabilir. Ancak makine birden fazla modda çalışıyorsa veya operatör sık parametre değişikliği yapıyorsa, küçük bir HMI ekranı bile eğitim süresini ve hata oranını belirgin şekilde azaltır.

HMI ekranı kaç dilde olabilir? Modern HMI yazılımları çok dilli arayüz desteği sunar; farklı vardiyalarda farklı dil bilen operatörler için bu, kullanılabilirlik açısından önemlidir.

Eski bir makineye HMI eklemek mümkün mü? Evet, makinenin kontrol katmanına bir PLC eklenmişse (ya da zaten haberleşme çıkışı olan bir kontrolör varsa), HMI bu PLC'ye bağlanarak retrofit kapsamında eklenebilir — detayları retrofit rehberimizde ele alıyoruz.

HMI arızalanırsa makine çalışmaya devam eder mi? Genellikle evet — HMI sadece görselleştirme ve komut katmanıdır, makinenin temel güvenlik ve kontrol mantığı PLC'de çalışmaya devam eder. Ancak operatör görünürlüğünü kaybeder, bu da manuel müdahaleyi zorlaştırır.

HMI tasarımı ne kadar sürede tamamlanır? Ekran sayısına ve karmaşıklığa bağlıdır; basit bir tek-makine HMI'ı birkaç günde tasarlanıp devreye alınabilirken, çok istasyonlu bir hat için kapsamlı bir HMI projesi birkaç haftayı bulabilir.

HMI, otomasyon yatırımının operatör tarafından gerçekten kullanılıp kullanılmayacağını belirleyen kritik arayüzdür. Netlik, tutarlı renk kodlama ve doğru alarm önceliklendirmesiyle tasarlandığında, hem operatör hatasını azaltır hem de PLC ve SCADA yatırımının tam değerini sahaya taşır.
